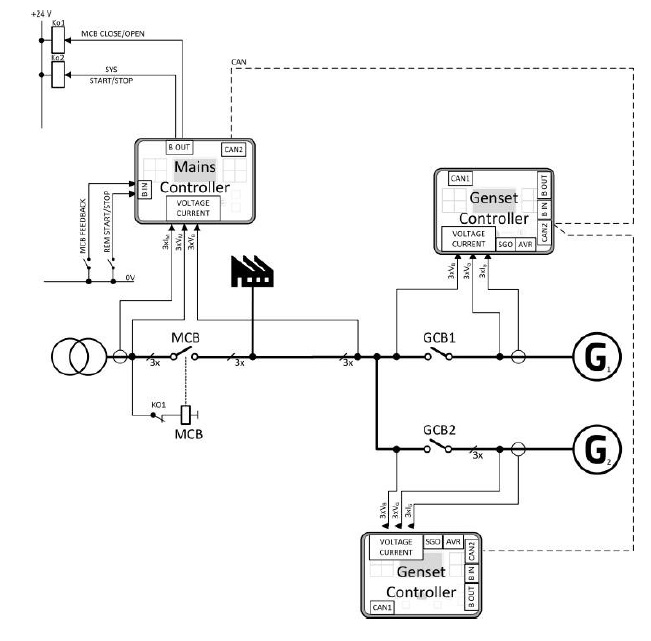

СПИСОК РАБОТ, НЕОБХОДИМЫХ ДЛЯ УСТАНОВКИ ГПУ, РАБОТАЮЩИХ ПАРАЛЛЕЛЬНО МЕЖДУ СОБОЙ И ВНЕШНЕЙ СЕТЬЮ
Для организации контроля параметров ГПУ и сети с использованием контроллеров ComAp IG200 и ComAp IM210, обмен информацией между которыми осуществляется по цифровой шине CAN, необходимо выполнить следующие работы:
1.Установка контактора
•Установить контактор с номиналом, соответствующим параметрам сети.
•Напряжение катушки управления должно быть 230 В.
•Оснастить контактор контактной приставкой с нормально открытым контактом.
2.Установка токовых трансформаторов
•Установить токовые трансформаторы с подходящим коэффициентом трансформации на каждую фазу сети.
3.Подключение проводников
•Проложить и подключить проводники следующим образом:
a. Кабель 4×1,5 мм² подключить до контактора для измерения напряжения сети.
b. Кабель 4×1,5 мм² подключить к токовым трансформаторам.
c. Кабель 2×1,5 мм² подключить к катушке управления контактора.
d. Кабель 2×1,5 мм² подключить к контактной приставке для контроля реального положения контактора.
4.Прокладка интерфейсного кабеля
•Проложить экранированную витую пару (например, ТехноКИПнг(D) 1×2×0,6 мм) для интерфейса RS-485 между щитами IM210 и IG200.
Данные работы обеспечат корректное функционирование системы контроля и управления.
