ГАЗОПОРШНЕВАЯ ЭЛЕКТРОСТАНЦИЯ (ГЕНЕРАТОР) – MOTEURS BAUDOUIN 1500 КВТ
Расчёт кВт/чДополнительные опции
Общие показатели
| Двигатель | Moteurs Baudouin 12M55 |
| Генератор: | EvoTec TH528E |
| Мощность, кВт: | 1500 кВт |
| Расход газа, нм³/ч: | 399,6 |
| КПД, %: | 44 |
| Ресурс до кап. ремонта, м.ч.: | 40 000 |
| Наброс нагрузки за 2 сек., %: | 80 |
| Минимальная мощность работы, %: | 10 |
| Давление газа, мБар: | 50 (низкое) |
| Тип газа: | прироприродный, пропан-бутан, синтез, попутный нефтяной, шахтный метан, Био |

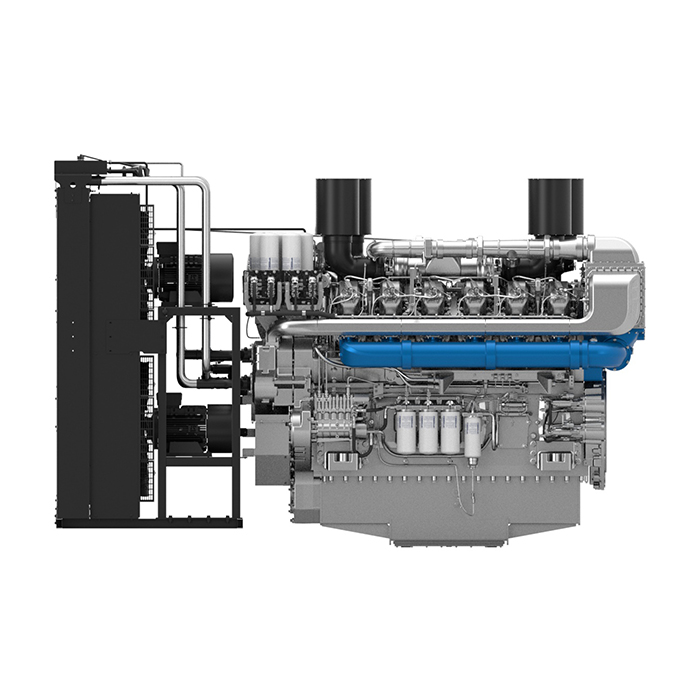

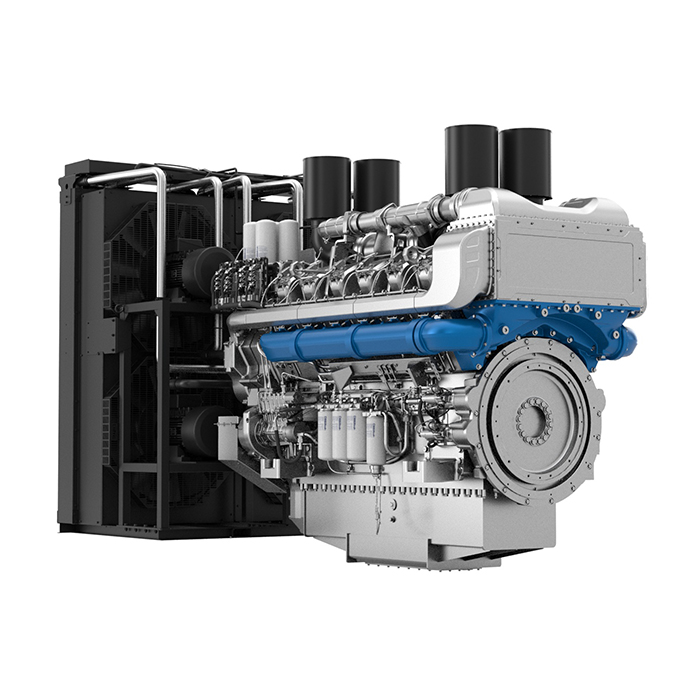

Двигатель
История компании «Moteurs Baudouin S.A.» насчитывает более 100 лет успешной работы в области производства двигателей для морских судов, дизель-генераторных установок, а также электростанций. Газопоршневые двигатели – это последние разработки французского производителя. На сегодняшний день Moteurs Baudouin тесно сотрудничает со многими судостроительными и проектными и генераторными организациями по всей России.
Основные характеристики газовых двигателей Moteurs Baudouin:
- простое и надежное исполнение;
- высокий КПД;
- довольно экономная эксплуатация, бесперебойные поставки запчастей и комплектующих на складские площадки по всему миру;
- простота обслуживания и ремонта;
- большая выработка часов до первой капитальной ревизии;
- возможность работы в режиме когенерации;
- долговечность;
- стойкость на износ даже в условиях жесткой эксплуатации.
| Мощность, кВт: | 1500 |
| Марка: | Moteurs Baudouin |
| Модель: | 12M55 |
| Число цилиндров: | 12 |
| Диаметр цилиндра, мм: | 180 |
| Ход поршня, мм: | 215 |
| Частота вращения вала двигателя, об/мин: | 1500 |
| Тип двигателя: | Газовый |
| Расположение цилиндров: | V- образный |
| Топливная система: | газовая линия |
| Удельный расход топлива, нм³/кВт-ч: | 0,24 |
| Удельный расход масла на угар, г/кВт-ч: | 0,2 |
| Свечи зажигания: | Beru |
| Система впуска: | с трубокомпрессором |
| Рабочий объем, л: | 65,65 |
| Степень сжатия: | 14,3 |
| Объем системы смазки, л: | 380 |
| Объем системы охлаждения, л: | 210 |
| Тип системы охлаждения: | Радиаторная |
| Напряжение в системе электрооборудования, В: | 24 |
| Зарядный генератор: | Зарядный генератор 27В/45А |
| Пусковое устройство: | Стартер 24В |
| Размеры, мм (ДхШхВ): | |
| Вес, кг.: | |

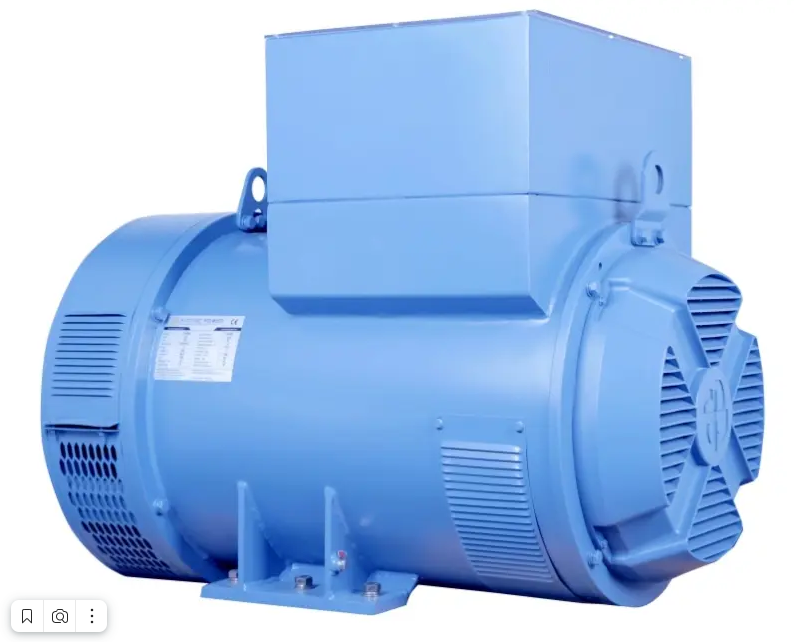

Генератор
| Марка: | EvoTec |
| Модель: | TH528E |
| Напряжение: | 10, 5 кВ |
| Коэффициент мощности (cos f): | 0,8 |
| Регулировка напряжения: | ± 1% |
| Степень защиты: | IP 23 |
| Обмотка якоря: | вакуумная пропитка обмоток выполнена с шагом 2/3, что позволяет обеспечить минимальное отклонение от идеальной синусоиды напряжения |

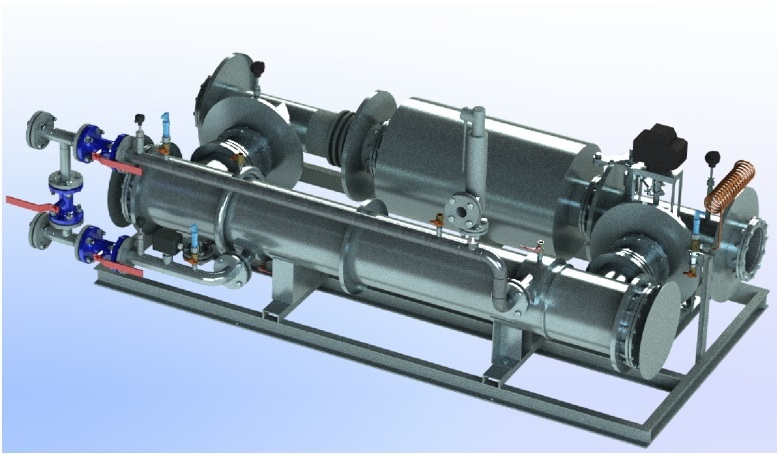

система утилизации
Тепловой модуль в полной заводской готовности позволяет максимально эффективно использовать тепловую энергию ДВС и пуская ее на нужды предприятия, для обогрева помещений. Система утилизации тепла бывает одноконтурной или двухконтурной.
Самой эффективной является двух контурная компоновка, в которой тепло снимается с рубашки охлаждения и с выхлопных газов. Мощность тепловой энергии прямо пропорционально зависит от электрической мощности, то есть при электрической мощности в 1500 кВт, тепловая будет также 1500 кВт, а если электрическая мощность снизится до 1000 кВт, то и тепловая также снизится до 1000 кВт.
СИСТЕМА УПРАВЛЕНИЯ
Реализована на базе микропроцессорного контроллера:В базовой комплектации – ComAp
Описание
InteliGen 200 являются встраиваемыми контроллерами генераторных установок для применения в дежурном режиме и режиме параллельной работы. Оптимизированы для простого использования, установки и настройки; включают в себя встроенный синхронизатор и цифровое изохронное разделение нагрузки. Контроллеры обеспечивают работу до 32 генераторных установок в параллель.
| Функции АВР и параллельной работы, Срез пиков |
| Сетевой экспорт/импорт c Поддержкой работы с двигателя с электронным впрыском топлива (стандарт J1939, Modbus) |
| Отображение кодов тревог в текстовой форме |
| Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы |
| Конфигурируемые входы/выходы для различных нужд потребителя c Файл истории |
