ГАЗОПОРШНЕВАЯ ЭЛЕКТРОСТАНЦИЯ 500 КВТ от Федвиг
**«Газопоршневая электростанция 500 кВт от «Федвиг»: энергия, которая окупается!**
Ищете **надежное и экономичное** решение для бесперебойного энергоснабжения? Газопоршневая электростанция **500 кВт** — это:
✅ **Экономия до 40%** на топливе благодаря КПД 92%.
✅ **Стабильная работа** 24/7 даже при экстремальных нагрузках.
✅ **Экологичность**: низкие выбросы и утилизация тепла для ваших нужд.
✅ **Долговечность**: ресурс двигателя — свыше 40 000 часов.
Подходит для заводов, ЖКХ, торговых центров и ферм.
**Полный цикл услуг** — от проектирования до сервиса.
Не теряйте время и деньги!
**Узнайте, как снизить затраты на энергию уже сегодня →**
**[https://fedvig.ru/gazoporshnevaya-elektrostantsiya-500-kvt](#)**
*«Федвиг»: 10 лет инноваций в вашей розетке!*
Дополнительные опции
Общие показатели
| Генератор: | EvoTec TCU428A (500 кВт) |
| Мощность, кВт: | 500 |
| Расход газа, нм³/ч: | 140 |
| КПД, %: | 44 |
| Ресурс до кап. ремонта, м.ч.: | 40 000 |
| Наброс нагрузки за 2 сек., %: | 80 |
| Минимальная мощность работы, %: | 5 |
| Давление газа, мБар: | 50 (низкое) |
| Тип газа: | прироприродный, пропан-бутан, синтез, попутный нефтяной, шахтный метан, Био |
Двигатель

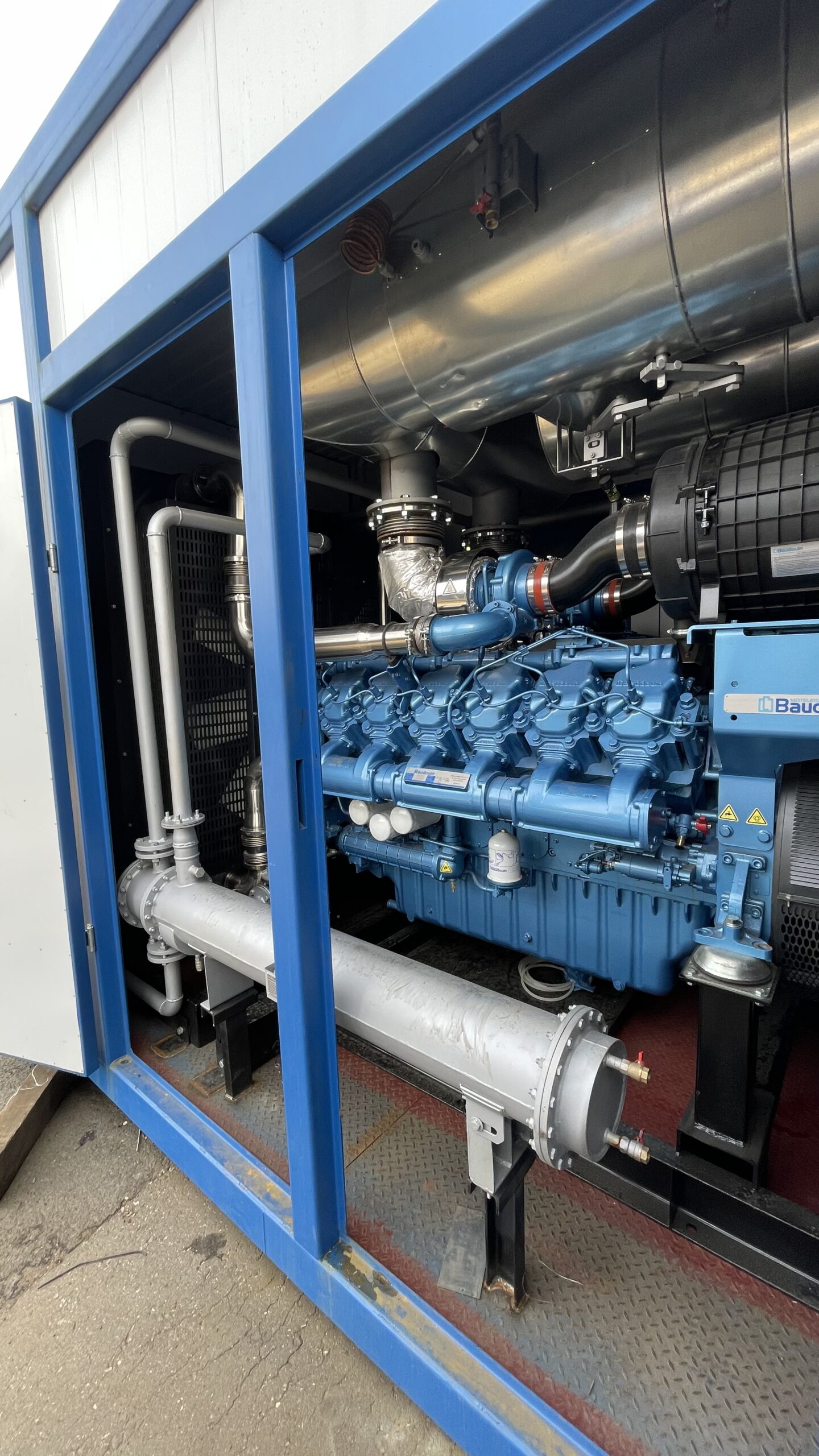

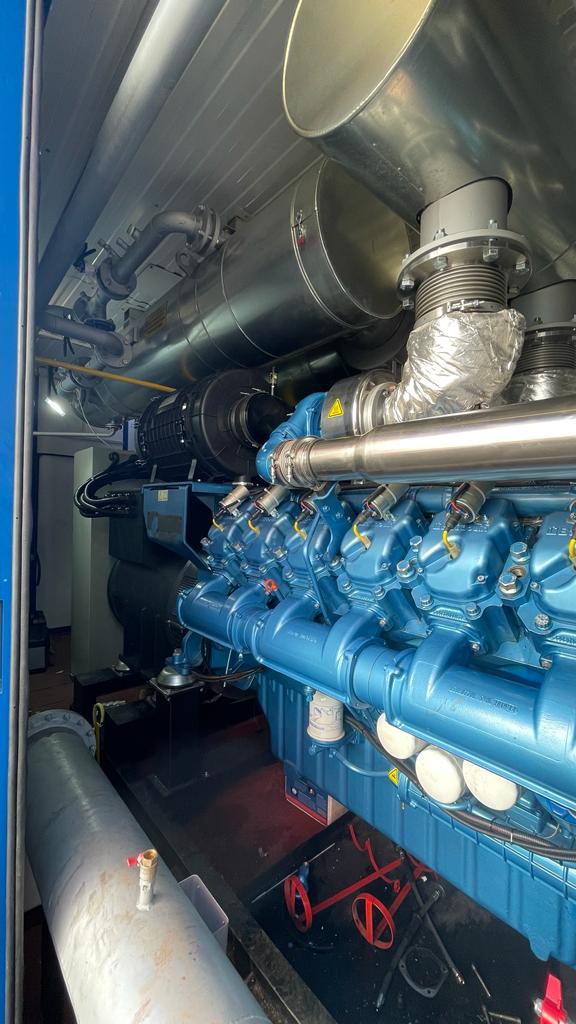

Техническое описание газового двигателя Moteurs Baudouin 12M26G900/5 от Федвиг
Газовый двигатель Moteurs Baudouin 12M26G900/5 — это высокопроизводительный 12-цилиндровый V-образный двигатель, разработанный для работы на природном газе. В этом исполнении двигатель оптимизирован для использования в газопоршневых электростанциях, обеспечивая надежную работу с высокой энергоэффективностью и минимальными выбросами. Двигатель производится по запатентованной технологии Федвиг, что гарантирует его долгосрочную эксплуатацию и низкие эксплуатационные расходы.
Основные характеристики:
•Номинальная мощность: 500 кВт
•Максимальная мощность: 550 кВт
•Частота вращения: 1500 об/мин
•Рабочий объём двигателя: 31,8 л
•Количество цилиндров: 12
•Расположение цилиндров: V-образное
•Диаметр цилиндра: 150 мм
•Ход поршня: 150 мм
•Система впуска воздуха: с турбонаддувом и промежуточным охлаждением
•Система охлаждения: жидкостная
•Система смазки: комбинированная (под давлением и разбрызгиванием)
•Ёмкость масляной системы: 113 л
•Тип масла: SAE 15W-40 / 10W-30
•Габаритные размеры (Д×Ш×В): 2615 × 1525 × 1760 мм
•Сухой вес: 2910 кг
Газовая система:
•Тип газа: природный газ (метан), сжиженный природный газ (СНГ) или другие виды газа с аналогичными характеристиками
•Топливная система: оборудована высокотехнологичными газовыми форсунками для оптимальной подачи топлива
•Удельный расход газа: 0,4-0,45 м³/кВт·ч в зависимости от нагрузки
•Максимальный расход газа: до 220 м³/ч при 100% нагрузке
•Система управления подачей газа: электронная, с возможностью автоматического регулирования на основе текущих рабочих параметров
Производительность и эффективность:
•КПД: до 44% на номинальной мощности
•Уровень выбросов: соответствуют стандартам Европейского Союза для экологической чистоты газовых установок
•Уровень шума: 85-95 дБ (в зависимости от условий эксплуатации)
Электрическая система:
•Пусковое устройство: электростартер 24 В
•Зарядный генератор: 55 А
•Напряжение бортового электрооборудования: 24 В
Дополнительные характеристики:
•Регулятор оборотов: электронный, с точностью регулировки до 2%
•Технология управления: система удалённого мониторинга и диагностики для повышения надежности и безопасности работы
•Устойчивость к перегрузкам: двигатель способен работать при кратковременных перегрузках до 10% от номинальной мощности
•Ресурс до капитального ремонта: более 40 000 часов
Применение:
Газовый двигатель Moteurs Baudouin 12M26G900/5 в газопоршневом исполнении идеально подходит для применения в таких областях, как:
•Газопоршневые электростанции
•Системы резервного энергоснабжения
•Промышленные объекты
•ЖКХ и сельское хозяйство
•Объекты с высоким энергопотреблением, где требуется стабильное и экономичное энергоснабжение
Преимущества от Федвиг:
•Высокая энергоэффективность: оптимизация расхода газа и минимизация эксплуатационных затрат.
•Низкие выбросы: работа на природном газе снижает экологический след.
•Долговечность и надежность: благодаря использованию передовых технологий и качественных материалов двигатель обеспечивает долгий срок службы и минимальные расходы на обслуживание.
•Интеллектуальная система управления: для максимально эффективной работы и обеспечения безопасности эксплуатации.
Moteurs Baudouin 12M26G900/5 от Федвиг — это сочетание передовых технологий, высокой мощности и экономии, что делает его идеальным решением для предприятий, нуждающихся в стабильном и экологически чистом источнике энергии.
| Мощность, кВт: | 483 |
| Марка: | Moteurs Baudouin |
| Модель: | 12M26 |
| Число цилиндров: | 12 |
| Диаметр цилиндра, мм: | 150 |
| Ход поршня, мм: | 150 |
| Частота вращения вала двигателя, об/мин: | 1500 |
| Тип двигателя: | газовый |
| Расположение цилиндров: | V-образное |
| Топливная система: | газовая линия |
| Удельный расход топлива, нм³/кВт-ч: | 0,25 |
| Удельный расход масла на угар, г/кВт-ч: | 0,2 |
| Свечи зажигания: | Bosch |
| Система впуска: | с трубокомпрессором |
| Стоимость фильтров: | 6500 |
| Рабочий объем, л: | 31,8 |
| Степень сжатия: | 14,3 |
| Объем системы смазки, л: | 113 |
| Объем системы охлаждения, л: | 160 |
| Тип системы охлаждения: | жидкостного типа |
| Напряжение в системе электрооборудования, В: | 24 |
| Зарядный генератор: | 24 |
| Пусковое устройство: | Стартер |
| Размеры, мм (ДхШхВ): | 3229х1298х2150 |
| Вес, кг.: | 3000 |
Генератор
| Марка: | EvoTec |
| Род тока, Гц.: | переменный |
| Напряжение, В: | 400 |
| Номинальный ток, А: | 900 |
| Класс изоляции: | H |
| Степень защиты: | IP23 |
| Скорость вращения, об/мин: | 1500 |
| КПД генератора, %: | 93,9 |
| Длина корпуса, мм: | 1272 |
| Масса, кг.: | 1420 |
система утилизации
Двухконтурная система утилизации тепла для газопоршневой установки мощностью 50 0 кВт:
Двухконтурная система утилизации тепла предназначена для повышения общей энергоэффективности газопоршневой электростанции (ГПУ) мощностью 500 кВт. Она позволяет максимально использовать тепловую энергию, вырабатываемую в процессе работы двигателя, для нужд отопления, горячего водоснабжения или технологических процессов на предприятии. Система использует два отдельных контура для передачи тепла от различных узлов установки.
Принцип работы:
1.Первый контур – утилизация тепла от системы охлаждения двигателя:
•Охлаждающая жидкость двигателя циркулирует через теплообменник, где происходит передача тепла в первый контур.
•Температура охлаждающей жидкости достигает 90-95°C.
•Полученное тепло может использоваться для обогрева помещений, горячего водоснабжения или низкотемпературных технологических процессов.
2.Второй контур – утилизация тепла от выхлопных газов:
•Горячие выхлопные газы (температурой до 500-550°C) проходят через экономайзер или рекуперативный теплообменник.
•В результате тепло передается второму контуру, нагревая воду или другой теплоноситель до температуры 120-150°C.
•Это тепло может использоваться для парогенерации, технологических процессов или других задач, требующих более высоких температур.
Преимущества двухконтурной системы утилизации тепла:
•Повышение общей эффективности ГПУ до 85-90% за счет комбинированного использования электрической и тепловой энергии.
•Экономия топлива благодаря снижению потребности в дополнительном нагреве воды или воздуха.
•Снижение выбросов в атмосферу за счет рационального использования тепловой энергии.
•Универсальность применения: подходит для промышленных предприятий, строительных площадок, объектов ЖКХ и других автономных энергетических комплексов.
Применение:
•Отопление производственных и жилых помещений.
•Горячее водоснабжение предприятий и бытовых объектов.
•Технологические процессы, требующие тепла (пастеризация, сушка, стерилизация).
•Подготовка пара для производственных нужд.
СИСТЕМА УПРАВЛЕНИЯ
Описание контроллера ComAp InteliGen 200 в паре с ComAp Mains 210
ComAp InteliGen 200
ComAp InteliGen 200 — это современный и многофункциональный контроллер для управления газопоршневыми и дизельными генераторными установками. Он разработан для обеспечения надежного и автоматизированного управления как в одиночных, так и в параллельных системах с другими генераторами и сетью.
Основные функции:
- Управление параллельной работой: поддерживает параллельную работу нескольких генераторов между собой и с сетью.
- Мониторинг и защита: обеспечивает полное наблюдение за работой генератора, включая контроль напряжения, частоты, мощности, температуры и других критически важных параметров.
- Автоматический запуск и останов: реализует функции автоматического запуска и останова генератора при изменении условий нагрузки или при сбое в электроснабжении.
- Дистанционный мониторинг и управление: поддержка удаленного мониторинга через Ethernet, Modbus или Интернет позволяет контролировать установку с любого места.
- Дисплей и интерфейс: удобный цветной дисплей и интуитивно понятный интерфейс для отображения параметров работы и диагностики.
- Журнал событий: запись и хранение данных о событиях и авариях для анализа и предотвращения будущих сбоев.
ComAp Mains 210
ComAp Mains 210 — это контроллер, специально разработанный для управления точкой подключения к сети (главному вводу) и координации работы с генераторными установками. Он обеспечивает надежное подключение генераторов к сети и автоматическое переключение между сетью и резервным питанием.
Основные функции:
- Контроль качества сети: постоянный мониторинг параметров сети (напряжение, частота, гармоники).
- Автоматическое переключение: поддержка функций автоматического включения/отключения генератора при изменениях параметров сети.
- Синхронизация с сетью: обеспечивает плавную синхронизацию генераторов с сетью для параллельной работы.
- Защита сети и генератора: встроенные функции защиты от короткого замыкания, перегрузки, обратной мощности и других аварийных ситуаций.
- Интерфейс связи: поддержка Modbus и других протоколов для связи с контроллерами и системами автоматизации.
Синергия InteliGen 200 и Mains 210
Работая вместе, ComAp InteliGen 200 и ComAp Mains 210 обеспечивают:
- Интегрированное управление: синхронизацию и координацию работы генераторной установки с сетью в автоматическом режиме.
- Бесшовное переключение: плавное переключение нагрузки между генератором и сетью без перебоев в электроснабжении.
- Эффективное распределение мощности: оптимизация распределения нагрузки между генераторами и сетью для повышения энергоэффективности.
- Повышенная надежность: комплексный контроль и защита как генераторов, так и точек подключения к сети.
- Удобный мониторинг и диагностику: удаленный доступ и отчетность для контроля производительности и быстрого реагирования на неисправности.
Сферы применения:
- Промышленные предприятия
- Электростанции и автономные энергетические комплексы
- Строительные площадки
- Объекты критической инфраструктуры (больницы, дата-центры, ЖКХ)
Эта связка контроллеров позволяет создать надежную, автоматизированную и эффективную систему электроснабжения как для резервного, так и для основного питания.
| Функции АВР и параллельной работы c Срез пиков |
| Сетевой экспорт/импорт c Поддержкой работы с двигателя с электронным впрыском топлива (стандарт J1939, Modbus) |
| Отображение кодов тревог в текстовой форме |
| Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы |
| Конфигурируемые входы/выходы для различных нужд потребителя c Файл истории |

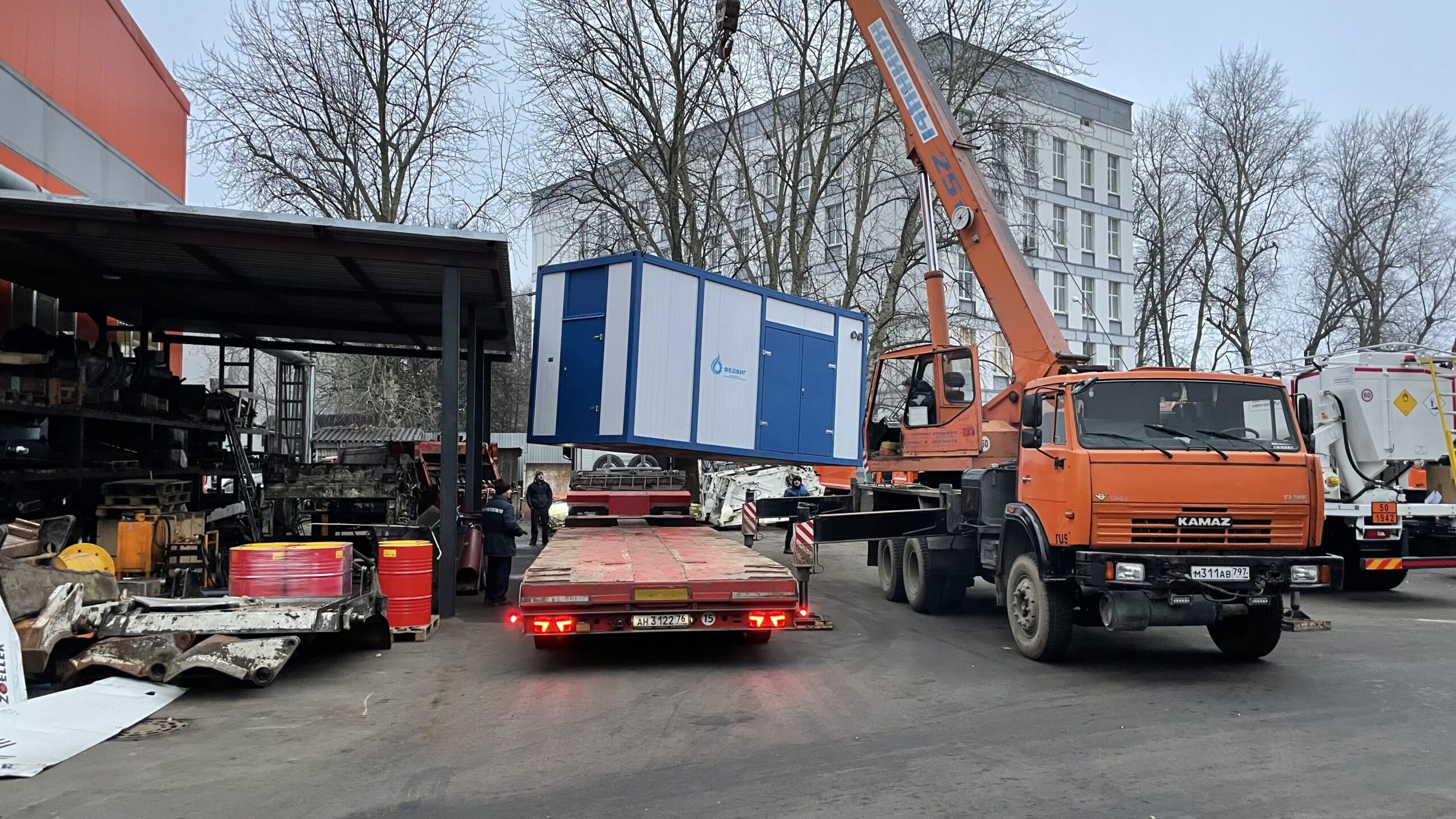

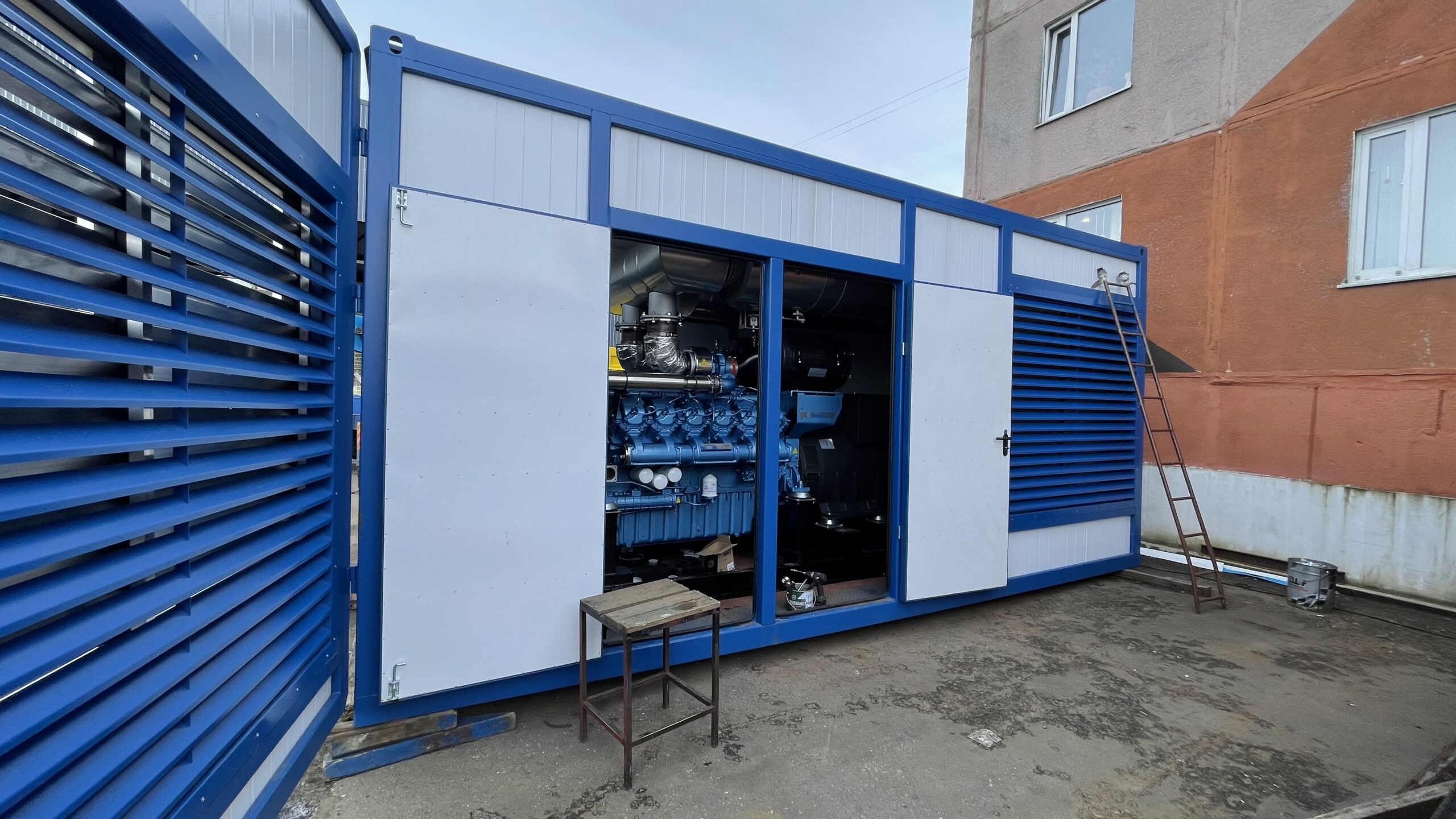

Контейнер автоматизированный для ГПУ
Газопоршневая электростанция Федвиг мощностью 500 кВт в автоматизированном контейнерном исполнении предназначена для обеспечения надежного и эффективного электроснабжения различных объектов. Контейнерная установка позволяет разместить все необходимое оборудование в одном блоке, что упрощает транспортировку и установку.
Газопоршневая электростанция Федвиг мощностью 500 кВт в автоматизированном контейнерном исполнении предназначена для обеспечения надежного и эффективного электроснабжения различных объектов. Контейнерная установка позволяет разместить все необходимое оборудование в одном блоке, что упрощает транспортировку и установку.
Особенности контейнера:
- Габариты: 6200×2400×2700 мм
- Вес: 2560 кг
- Внутренняя площадь: 15 м²
Конструкция и оборудование:
- Каркас: прочный металлический, обеспечивающий защиту от механических повреждений
- Корпус: антикоррозийное покрытие для защиты от внешних воздействий
- Пол: герметичный, предотвращающий утечку жидкостей
- Крыша: утепленная с козырьками, обеспечивающая защиту от осадков и температурных колебаний
- Дверной проем: для удобного доступа к оборудованию
- Рамы для транспортировки: облегчают перемещение контейнера
- Вентиляционные окна: обеспечивают необходимый воздухообмен
Внутренние системы:
- Вентиляция и отопление: автоматический климат-контроль с термодатчиками и электроконвекторами для поддержания оптимальной температуры
- Система газовыхода: защитный кожух глушителя, термоизоляция выхлопных труб и компенсация теплового расширения
- Освещение: внутреннее освещение 24В и 220В, наружное освещение 24В
- Пожарная безопасность: системы пожаротушения, сигнализации и оповещения, включая модули порошкового огнетушения и аварийную остановку оборудования
- Электробезопасность: заземление, защитные экраны на токоведущих частях, устройство защитного отключения (УЗО)
- Охранная система: запорные механизмы на дверях, окнах и лючках, магнитоконтактные датчики на дверях и лючках
Преимущества контейнерного исполнения:
- Защита от неблагоприятных погодных условий: оборудование защищено от дождя, снега, града и ветра
- Защита от шума: снижает шумовое давление и вибрации, что позволяет устанавливать оборудование в городской черте
- Защита от холода: эксплуатация оборудования при температурах от -60°С до +45°С
- Защита от взлома: предотвращает доступ посторонних лиц к технике
- Упрощенный монтаж: не требует подготовки помещения для газопоршневого оборудования
- Удобный сервис: свободное пространство внутри контейнера для сервисных инженеров
- Сертификация: контейнеры сертифицированы и имеют сертификат соответствия
Контейнерная установка Федвиг 500 кВт обеспечивает высокую степень автоматизации и безопасности, что делает ее идеальным решением для различных объектов, требующих надежного электроснабжения.
