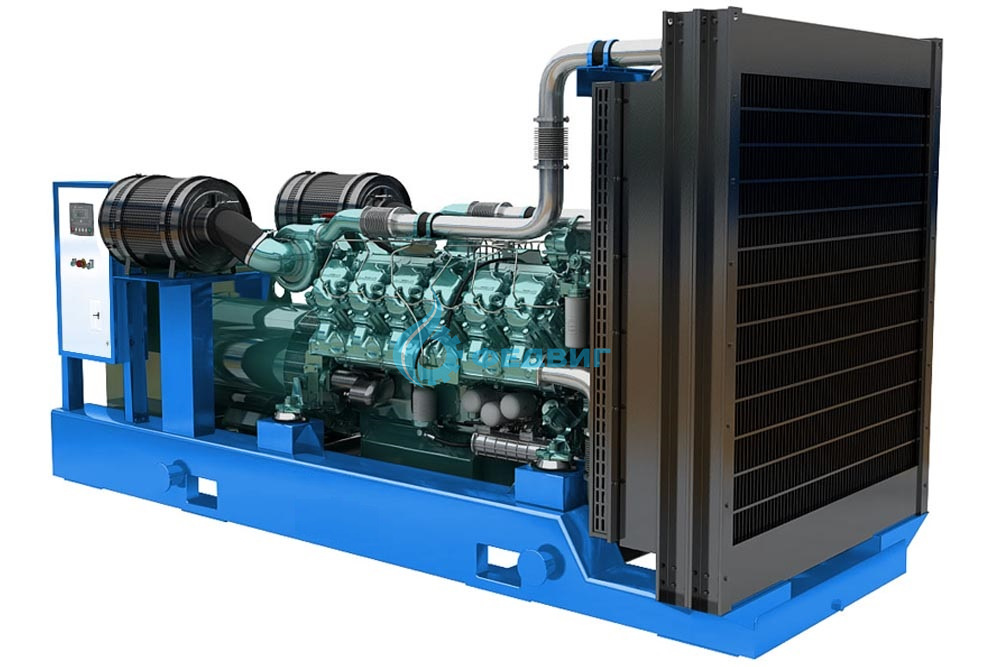

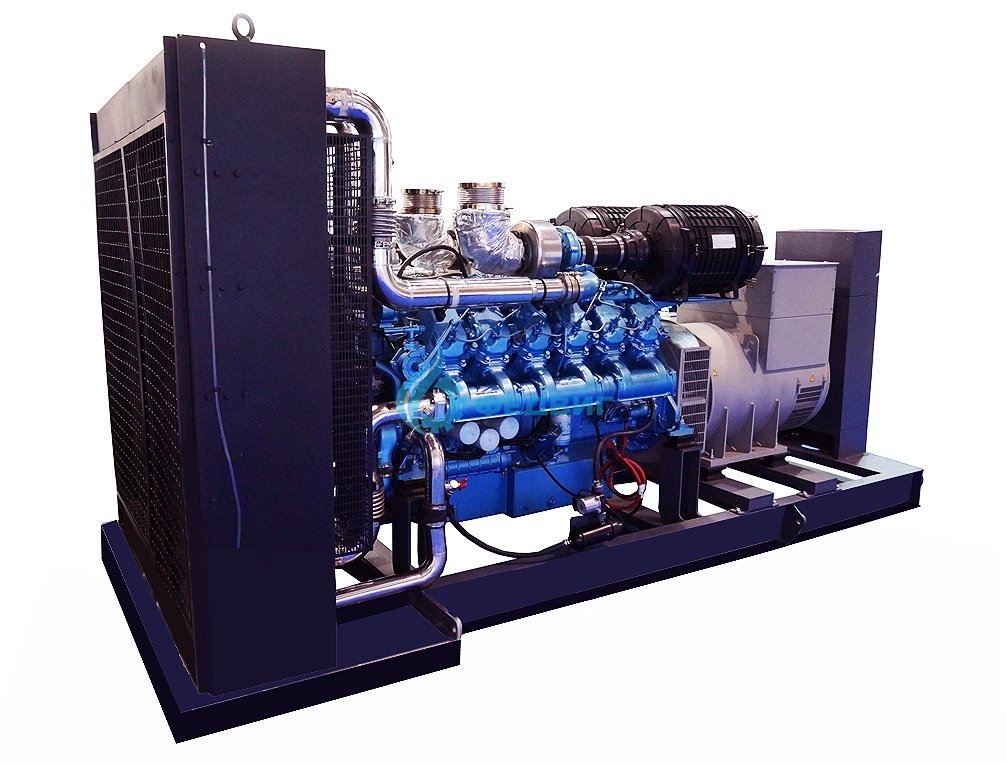

ГПУ Moteurs Baudouin 450 кВт от Федвиг (Газопоршневая электростанция)
ГПУ Moteurs Baudouin 450 кВт от Федвиг (Газопоршневая электростанция)
Дополнительные опции
Общие показатели
| Генератор: | Stamford HCI5E |
| Мощность, кВт: | 450 |
| Расход газа, нм³/ч: | 105 |
| КПД, %: | 44 |
| Ресурс до кап. ремонта, м.ч.: | 40 000 |
| Наброс нагрузки за 2 сек., %: | 80 |
| Минимальная мощность работы, %: | 10 |
| Давление газа, мБар: | 50 (низкое) |
| Тип газа: | природный, пропан-бутан, синтез, попутный нефтяной, шахтный метан, Био |

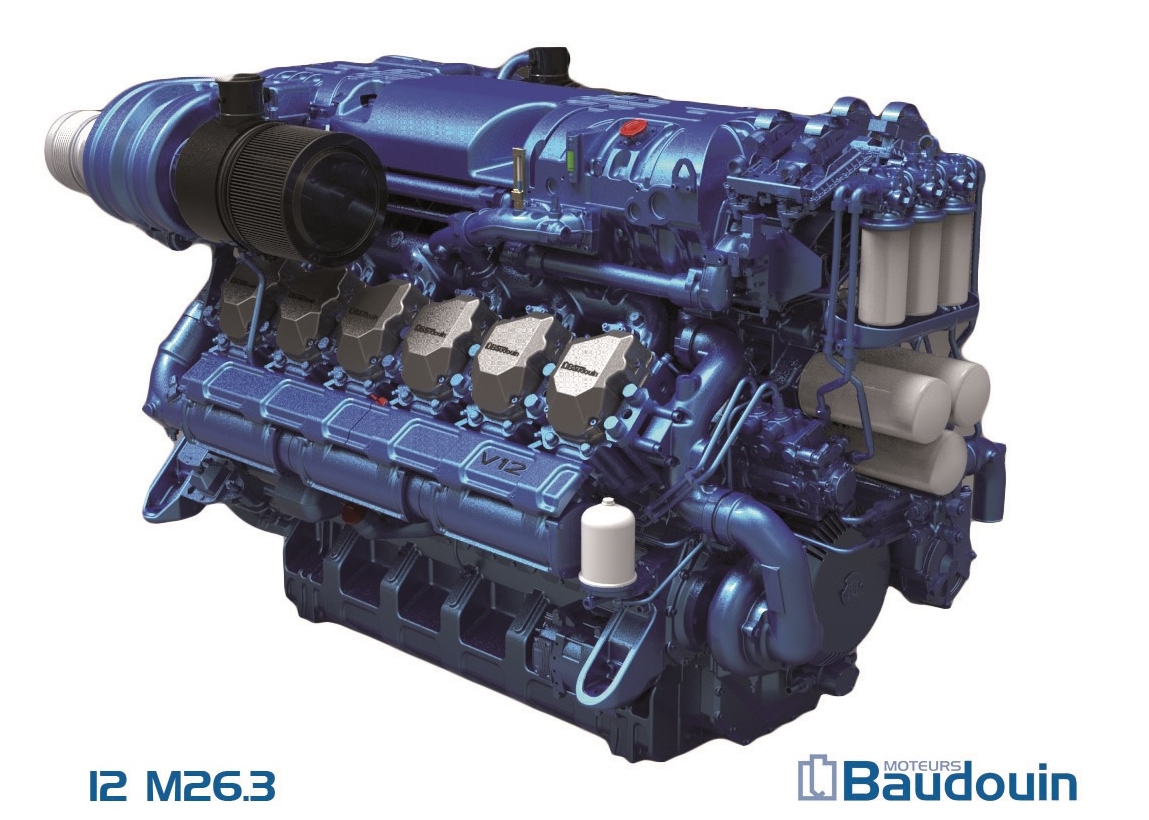

Двигатель
История компании «Moteurs Baudouin S.A.» насчитывает более 100 лет успешной работы в области производства двигателей для морских судов, дизель-генераторных установок, а также электростанций. Газопоршневые двигатели – это последние разработки французского производителя. На сегодняшний день Moteurs Baudouin тесно сотрудничает со многими судостроительными и проектными организациями по всей России, в том числе с Ярославским моторным заводом (ЯМЗ).
Основные характеристики газовых двигателей Moteurs Baudouin:
- простое и надежное исполнение;
- высокий КПД;
- довольно экономная эксплуатация, бесперебойные поставки запчастей и комплектующих на складские площадки по всему миру;
- простота обслуживания и ремонта;
- большая выработка часов до первой капитальной ревизии;
- возможность работы в режиме когенерации;
- долговечность;
- стойкость на износ даже в условиях жесткой эксплуатации.
| Мощность, кВт: | 483 |
| Марка: | Moteurs |
| Модель: | Moteurs Baudouin 12M26 |
| Число цилиндров: | 12 |
| Диаметр цилиндра, мм: | 150 |
| Ход поршня, мм: | 150 |
| Частота вращения вала двигателя, об/мин: | 1500 |
| Тип двигателя: | газовый |
| Расположение цилиндров: | рядный |
| Топливная система: | газовая линия |
| Удельный расход топлива, нм³/кВт-ч: | 0,25 |
| Удельный расход масла на угар, г/кВт-ч: | 0,2 |
| Свечи зажигания: | Bosch |
| Система впуска: | с трубокомпрессором |
| Стоимость фильтров: | 6500 |
| Рабочий объем, л: | 31,8 |
| Степень сжатия: | 14,3 |
| Объем системы смазки, л: | 113 |
| Объем системы охлаждения, л: | 160 |
| Тип системы охлаждения: | Жидкостная |
| Напряжение в системе электрооборудования, В: | 24 |
| Зарядный генератор: | 24 |
| Пусковое устройство: | Стартер |
| Размеры, мм (ДхШхВ): | 3229х1298х2150 |
| Вес, кг.: | 3000 |
Генератор
| Марка: | Stamford |
| Род тока, Гц.: | переменный |
| Напряжение, В: | 400 |
| Номинальный ток, А: | 878,4 |
| Номинальный коэффициент мощности: | 0.8 |
| Класс изоляции: | H |
| Степень защиты: | IP23 |
| Скорость вращения, об/мин: | 1500 |
| КПД генератора, %: | 92 |
| Длина корпуса, мм: | 1337 |
| Масса, кг.: | 1543 |
система утилизации
Тепловой модуль в полной заводской готовности позволяет максимально эффективно использовать тепловую энергию ДВС и требует от заказчика минимум усилий в проектировании и монтаже когенерационной системы.

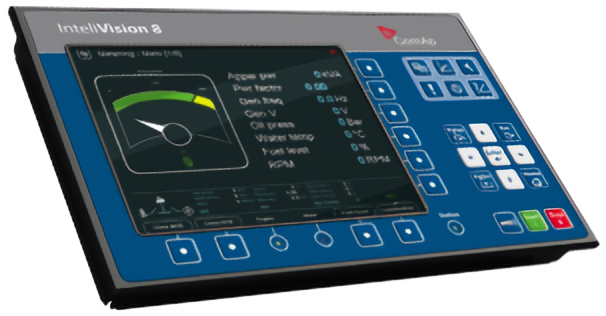

СИСТЕМА УПРАВЛЕНИЯ
Реализована на базе микропроцессорного контроллера:В базовой комплектации – ComAp
Описание
InteliCompactNT SPtM являются встраиваемыми контроллерами генераторных установок для применения в дежурном режиме и режиме параллельной работы. Оптимизированы для простого использования, установки и настройки; включают в себя встроенный синхронизатор и цифровое изохронное разделение нагрузки. Контроллеры обеспечивают работу до 32 генераторных установок в параллель.
| Функции АВР и параллельной работы c Срез пиков |
| Сетевой экспорт/импорт c Поддержкой работы с двигателя с электронным впрыском топлива (стандарт J1939, Modbus) |
| Отображение кодов тревог в текстовой форме |
| Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы |
| Конфигурируемые входы/выходы для различных нужд потребителя c Файл истории |
